Contacto Phoenix · Conexión de jaula de resorte
ST 4-HESI (5X20)
Orden nº:
3036369

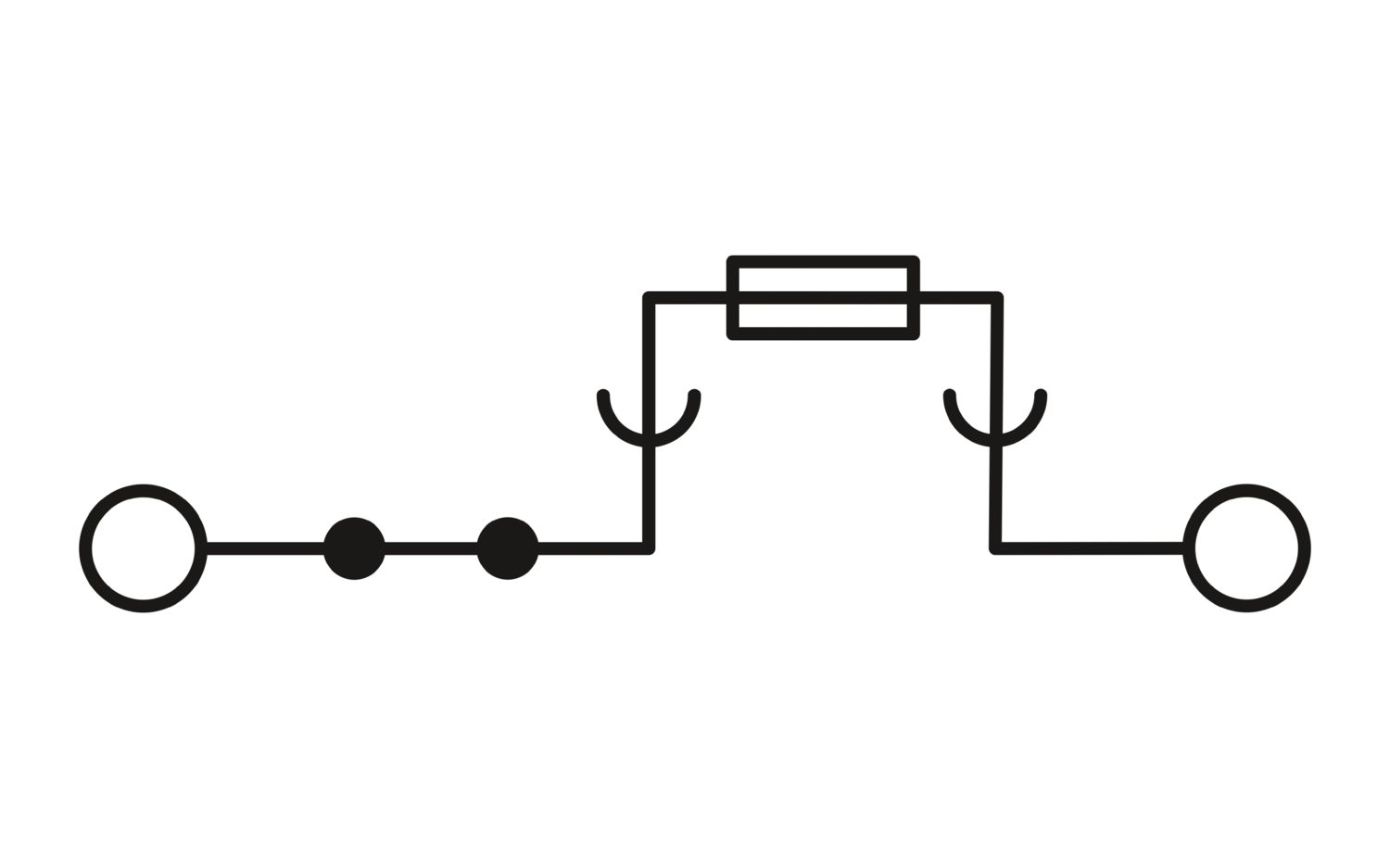

Bloque modular de terminales fusible, tipo fusible: Vidrio / cerámica / ..., tipo de fusible: G / 5 x 20, voltaje nominal: 500 V, corriente nominal: 6,3 A, método de conexión: Conexión con jaula de muelle, sección transversal nominal: 4 mm2, sección transversal: 0,08 mm2 - 6 mm2, tipo de montaje: NS 35/7,5, NS 35/15, color: negro
Tipo de producto Bloque de terminales fusibles
Método de conexión Conexión de jaula de resorte
Voltaje nominal 500 V
Corriente nominal 6.3 A
Montaje / Dimensiones 4 mm²
Rango de temperatura -60 °C... 110 °C (Rango de temperatura de funcionamiento incluyendo autocalentamiento; · para el máximo de corta temperatura...
Valor de ingeniería
Arquitectura Industrial estándar de 19 pulgadas
Tus ventajas con Phoenix Contact ST 4-HESI (5X20)
✓
Cableado simple de conductores muy pequeños y flexibles
✓
Integración y sustitución fácil de fusibles por el elemento de palanca
✓
Fácil comprobación de los fusibles con pickoffs de prueba integrados
✓
Permite el cableado con una sola mano
✓
Resistencia a vibraciones fiable gracias a elementos de contacto con muelle
✓
Plena flexibilidad gracias a los accesorios estandarizados de puente, marcado y pruebas CLIPLINE
Hojas de referencia de datos técnicos
Especificaciones técnicas integrales
Generado a partir del catálogo oficial en línea para el número de pedido de contacto de Phoenix3036369.
01
5 ParámetrosDatos técnicos
Información sobre el pedido: | Enlace fusible no suministrado de serie |
Tipo de producto | Bloque de terminales fusibles |
Número de conexiones | 2 |
Número de filas | 1 |
Potenciales | 1 |
02
9 ParámetrosCaracterísticas de aislamiento
Calificaciones de coordinación del aislamiento
Categoría de sobretensión | III |
Grado de contaminación | 3 |
Tipo fusible | Vidrio / cerámica / ... |
Tensión nominal de sobretensión | 6 kV |
Disipación máxima de potencia para condición nominal | 1,02 W |
Fusible | G / 5 x 20 |
Máxima disipación de potencia | máx. 1,6 W (con disposición única del bloque de terminales del fusible en caso de sobrecarga) máx. 1,6 W (Con disposición interconectada de varios bloques de terminales fusibles en caso de sobrecarga) máximo 4 W (con disposición única del bloque de terminales del fusible en caso de cortocircuito) máx. 2,5 W (Con disposición interconectada de varios bloques de terminales fusibles en caso de cortocircuito) |
Número de conexiones por nivel | 2 |
Sección transversal nominal | 4 mm² |
03
34 parámetrosNivel 1 arriba 1 abajo 1
Método de conexión | Conexión de jaula de resorte |
Longitud de desmontado | 8 mm ... 10 mm |
Calibre cilíndrico interno | A4 |
Conexión en cuenta con estándar | IEC 60947-7-3 |
Sección transversal del conductor rígida | 0,08 mm² ... 6 mm² |
AWG de sección transversal | 28 ... 10 (convertido conforme a IEC) |
Sección transversal del conductor flexible | 0,08 mm² ... 4 mm² |
Sección transversal del conductor, flexible [AWG] | 28 ... 12 (convertido conforme a IEC) |
Sección transversal conductora flexible comprimida por ultrasonidos | 0,34 mm² ... 6 mm² |
Sección transversal conductora, flexible [AWG] comprimido por ultrasonido | 22 ... 10 (convertido conforme a IEC) |
Sección transversal del conductor flexible (férula sin funda de plástico) | 0,14 mm² ... 4 mm² |
Sección transversal flexible del conductor (cascola con funda de plástico) | 0,14 mm² ... 4 mm² |
2 conductores con la misma sección transversal, flexibles, con virula TWIN y funda de plástico | 0,5 mm² ... 1 mm² |
Sección transversal nominal | 4 mm² |
Corriente nominal | 6.3 A |
Corriente máxima de carga | 6.3 A (la corriente está determinada por el fusible utilizado) |
Voltaje nominal | 500 V |
Anchura | 6,2 mm |
Altura | 61,5 mm |
Profundidad en NS 35/7,5 | 62,5 mm |
Profundidad en NS 35/15 | 70 mm |
Color | negro (RAL 9005) |
Clasificación de inflamabilidad según la UL 94 | V0 |
Grupo de materiales aislantes | I |
Material aislante | PA |
Aplicación de material aislante estático en frío | -60 °C |
Índice relativo de temperatura del material aislante (Elec., UL 746 B) | 130 °C |
Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Inflamabilidad superficial NFPA 130 (ASTM E 162) | aprobado |
Densidad óptica específica de humo NFPA 130 (ASTM E 662) | aprobado |
Toxicidad por gases de humo NFPA 130 (SMP 800C) | aprobado |
04
2 ParámetrosPrueba de tensión de sobretensión
Punto de ajuste de tensión de prueba | 7,3 kV |
Resultado | Prueba aprobada |
05
3 ParámetrosPrueba de aumento de temperatura
Prueba de aumento de temperatura de requisitos | Aumento de temperatura ≤ 45 K |
Resultado | Prueba aprobada |
Resultado | Prueba aprobada |
06
2 ParámetrosTensión de resistencia potencia-frecuencia
Presupuesto de energía y disipación
Punto de ajuste de tensión de prueba | 1,89 kV |
Resultado | Prueba aprobada |
07
1 ParámetrosDatos mecánicos
Pruebas de datos mecánicos y resistencia
Panel lateral abierto | No |
08
1 ParámetrosResistencia mecánica
Pruebas de datos mecánicos y resistencia
Resultado | Prueba aprobada |
09
1 ParámetrosAcoplamiento en el portador
Resultado | Prueba aprobada |
10
4 ParámetrosPrueba de daños en el conductor y flojo
Condiciones y resultados de la prueba
Velocidad de rotación | 10 (+/- 2) rpm |
Revoluciones | 135 |
Sección transversal/peso del conductor | 0,14 mm² / 0,2 kg 4 mm² / 0,9 kg 6 mm² / 1,4 kg |
Resultado | Prueba aprobada |
11
2 ParámetrosEnvejecimiento
Ciclos de temperatura | 192 |
Resultado | Prueba aprobada |
12
2 ParámetrosPrueba de aguja-llama
Momento de exposición | 30 s |
Resultado | Prueba aprobada |
13
8 ParámetrosRuido de oscilación/banda ancha
Especificaciones | DIN EN 50155 (VDE 0115-200):2008-03 |
Espectro | Prueba de larga vida categoría 2, montado en bogies |
Frecuencia | f = 5 Hz a f = 250 Hz 1 2 |
Nivel TEA | 6,12 (m/s²)²/Hz |
Aceleración | 3,12g |
Duración de la prueba por eje | 5 h |
Instrucciones de prueba | Ejes X, Y y Z |
Resultado | Prueba aprobada |
14
7 parámetrosAmortiguadores
Especificaciones | DIN EN 50155 (VDE 0115-200):2008-03 |
Forma del pulso | Semiseno |
Aceleración | 30g |
Duración del impacto | 18 ms |
Número de descargas por dirección | 3 |
Instrucciones de prueba | Ejes X, Y y Z (pos. y negativo) |
Resultado | Prueba aprobada |
15
8 ParámetrosCondiciones ambientales
Límites del entorno operativo y de almacenamiento
Temperatura ambiente (funcionamiento) | -60 °C... 110 °C (rango de temperatura de funcionamiento incluyendo autocalentamiento; para la temperatura máxima de funcionamiento a corto plazo, véase RTI Elec.) |
Temperatura ambiente (almacenamiento/transporte) | -25 °C... 60 °C (por un corto periodo, sin exceder las 24 h, de -60 °C a +70 °C) |
Temperatura ambiente (conjunto) | -5 °C... 70 °C |
Temperatura ambiente (activación) | -5 °C... 70 °C |
Humedad permitida (operación) | 20 % ... 90 % |
Humedad permitida (almacenamiento/transporte) | 30 % ... 70 % |
Conexión en cuenta con estándar | IEC 60947-7-3 |
Tipo de montaje | NS 35/7,5 NS 35/15 |
