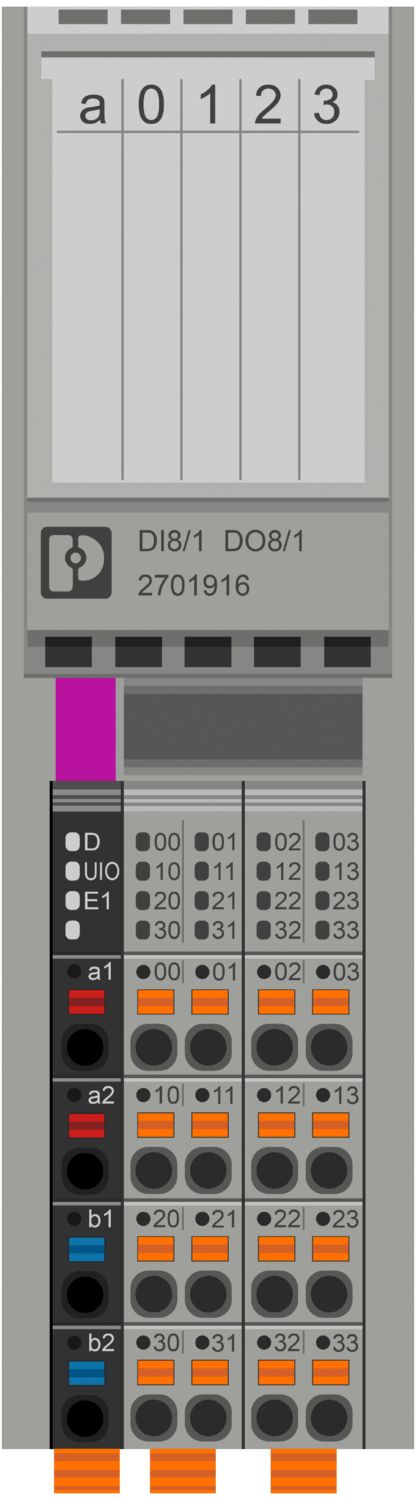

AXL F DI8/1 DO8/1 1H

Orden nº: 2701916

Axioline F, módulo de E/S digital, entradas digitales: 8, 24 V DC, tecnología de conexión: 1-conductor, salidas digitales: 8, 24 V DC, 500 mA, tecnología de conexión: 1-conductor, velocidad de transmisión en el bus local: 100 Mbps, grado de protección: IP20, incluyendo módulo base del bus y conectores Axioline F; El producto se está preparando para cumplir con la Ley de Resiliencia Cibernética (CRA).

Tipo de producto Componente de E/S

Interfaces 2

Método de conexión Módulo base de bus

Voltaje nominal -3 V CC ... 5 V CC

Corriente nominal 2,4 mA

Clase de protección IP20

Mesa de Ventas por correo electrónico

Valor de ingeniería

Tus ventajas con Phoenix Contact AXL F DI8/1 DO8/1 1H

Arquitectura Industrial estándar de 19 pulgadas

✓

8 entradas digitales conforme a las normas EN 61131-2 tipo 1 y tipo 3

✓

24 V CC, 2,4 mA

✓

Conexión de sensores en tecnología de 1 conductor

✓

Los tiempos de filtro pueden ajustarse en tres incrementos: < 100 μs, 1000 μs o 3000 μs

✓

Frecuencia máxima de entrada: 5 kHz

✓

8 salidas digitales

✓

24 V CC, 500 mA

✓

Conexión de actuadores en tecnología de 1 conductor

✓

Tiempo mínimo de actualización de < 100 μs

✓

Placa clasificadora del dispositivo almacenada

Hojas de referencia de datos técnicos

Especificaciones técnicas integrales

Generado a partir del catálogo oficial en línea para el número de pedido de contacto de Phoenix2701916.

Dibujo dimensional

6 Parámetros

Anchura	35 mm
Altura	126,1 mm
Profundidad	54 mm
Nota sobre las dimensiones	La profundidad se aplica cuando se utiliza un raíl DIN TH 35-7.5 (de acuerdo con la EN 60715).
Nota sobre la aplicación	Solo para uso industrial
Nota sobre la aplicación	Tal y como están las cosas, estamos preparando el producto para que, a fecha de 11 de diciembre de 2027, cumpla con los requisitos de la Ley de Ciberresiliencia de la UE (CRA) basándonos en la información disponible actualmente sobre la CRA.

Restricción de utilización

4 Parámetros

Nota EMC	EMC: producto clase A, ver la declaración del fabricante en el área de descarga
Tipo de montaje	Montaje de raíles DIN
Posición de montaje	Cualquiera (sin descalificación de temperatura)
Color (carcasa)	gris (RAL 7042)

Autobús local Axioline F

3 Parámetros

Número de interfaces	2
Método de conexión	Módulo base de bus
Velocidad de transmisión	100 Mbps

Datos de programación

2 Parámetros

Área de dirección de entrada	1 byte
Área de dirección de salida	1 byte

Telegrama de datos del bus de campo (PROFIBUS)

2 Parámetros

Datos de parámetros requeridos	3 bytes
Datos de configuración requeridos	7 bytes

Digital:

Especificaciones de señales digitales

13 parámetros

Nombre de la entrada	Entradas digitales
Descripción de la entrada	EN 61131-2 tipos 1 y 3
Número de entradas	8
Método de conexión	Conexión de empuje
Tecnología de conexión	1-conductor
Señal de rango de tensión de entrada "0"	-3 V CC ... 5 V CC
Señal de rango de tensión de entrada "1"	11 V CC ... 30 V CC
Tensión de entrada nominal U IN	24 V CC
Corriente de entrada nominal en U IN	2,4 mA
Flujo de corriente	lineal hasta alcanzar la corriente nominal, y luego constantemente aproximadamente 2. 4 mA
Tiempo de filtro de entrada	3000 μs (por defecto) 1000 μs
Actualización de datos de procesos
Circuito de protección	Protección contra la inversión de polaridad de las entradas; Diodo paralelo (30 V, 5 s)

Digital:

Especificaciones de señales digitales

30 parámetros

Nombre de la salida	Salidas digitales
Diseño de la salida digital	Semiconductores
Método de conexión	Conexión de empuje
Tecnología de conexión	1-conductor
Número de salidas	8
Circuito de protección	Protección contra cortocircuitos, protección contra sobrecarga de las salidas; Electrónica
Tensión de salida	24 V CC
Limitación del voltaje inducido por interrupción del circuito	-25,8 V... -15 V
Capacidad máxima de carga de corriente por salida	máximo 500 mA
Corriente máxima de salida por módulo	4 A (proporcionar protección externa)
Tensión nominal de salida	24 V CC
Carga al mínimo.	10 kΩ
Voltaje de salida cuando está apagado	máx. 1 V
Corriente de salida cuando está apagado	máx. 300 μA
Carga nominal, inductiva	máximo 12 VA (1,2 H, 48 Ω, con voltaje nominal)
Carga nominal, lámpara	máximo 12 W (a voltaje nominal)
Carga nominal, óhmica	máximo 12 W (48 Ω, con voltaje nominal)
Comportamiento con sobrecarga	Apagado con reinicio automático
Comportamiento con sobrecarga inductiva	La salida puede ser destruida
Frecuencia de conmutación	máximo 10000 por segundo (con al menos 50 mA de corriente de carga) máximo 1 por segundo (con carga inductiva) máximo 16 por segundo (con carga nominal de lámpara)
Resistencia inversa de tensión a pulsos cortos	Protección limitada hasta 0,5 A durante 1 s
Retardo de señal	máximo 100 μs (cuando está encendido) máximo 100 μs (cuando está apagado, con al menos 50 mA de corriente de carga)
Apagado por sobrecorriente	a fecha de 0,7 A
Corriente de salida con interrupción de conexión a tierra cuando está apagado
Tipo de producto	Componente de E/S
Familia de productos	Axiolina F
Tipo	Modular de bloques
Posición de montaje	Cualquiera (sin descalificación de temperatura)
Alcance de suministro	incluyendo el módulo base del bus y los conectores Axioline F
Propiedades especiales	El producto se está preparando para cumplir con la Ley de Resiliencia Cibernética (CRA)

Características de aislamiento

Calificaciones de coordinación del aislamiento

3 Parámetros

Categoría de sobretensión	II (IEC 60664-1, EN 60664-1)
Grado de contaminación	2 (IEC 60664-1, EN 60664-1)
Disipación máxima de potencia para condición nominal	2,4 W

Potenciales: Axioline F bus local de suministro (U) Bus

2 Parámetros

Tensión de alimentación	5 V CC (mediante módulo base de bus)
Cuadro actual	máximo 120 mA (hasta HW 01) máximo 60 mA (de HW 02)

Potenciales: Suministro para módulos digitales de entrada y salida (U) IO

6 Parámetros

Tensión de alimentación	24 V CC
Rango de voltaje de alimentación	19,2 V CC ... 30 V DC (incluyendo todas las tolerancias, incluida la ondulación)
Cuadro actual	máximo 4 A (proporcionar protección externa)
Consumo actual	tip. 20 mA (sin periféricos conectados)
Circuito de protección	Protección contra sobretensiones; electrónica (35 V, 0,5 s) Protección contra la polaridad inversa; diodo paralelo; con fusible externo de 5 A (solo para puesta en marcha)
Protección	máximo 8 A (protección contra inversión de polaridad hasta 5 A)

Aislamiento/aislamiento eléctrico de los rangos de voltaje

3 Parámetros

Tensión de prueba: 5 V de suministro del bus local (U) / 24 V de suministro Bus (I/O)	500 V CA, 50 Hz, 1 min
Tensión de prueba: 5 V de alimentación del bus local (U) / toma de tierra funcional del bus	500 V CA, 50 Hz, 1 min
Voltaje de prueba: 24 V fuente (E/S) / tierra funcional	500 V CA, 50 Hz, 1 min

Tecnología de conexión

Tecnología de conexión y datos conductores

2 Parámetros

Nombre de la conexión	Conector axioline F
Nota sobre el método de conexión	Por favor, consulte la información proporcionada sobre las secciones transversales del conductor en el manual de usuario "Axioline F: sistema e instalación".

Conector axioline F

6 Parámetros

Método de conexión	Conexión de empuje
Nota sobre el método de conexión	Por favor, consulte la información proporcionada sobre las secciones transversales del conductor en el manual de usuario "Axioline F: sistema e instalación".
Sección transversal del conductor, rígida	0,2 mm² ... 1,5 mm²
Sección transversal del conductor, flexible	0,2 mm² ... 1,5 mm²
AWG de sección transversal del conductor	24 ... 16
Longitud de desmontado	8 mm

Condiciones ambientales

Límites del entorno operativo y de almacenamiento

7 parámetros

Temperatura ambiente (funcionamiento)	-25 °C... 60 °C
Grado de protección	IP20
Presión del aire (funcionamiento)	70 kPa... 106 kPa (hasta 3000 m sobre el nivel del mar)
Presión de aire (almacenamiento/transporte)	70 kPa... 106 kPa (hasta 3000 m sobre el nivel del mar)
Temperatura ambiente (almacenamiento/transporte)	-40 °C... 85 °C
Humedad permitida (operación)	5 % ... 95 % (no condensante)
Humedad permitida (almacenamiento/transporte)	5 % ... 95 % (no condensante)

Prueba mecánica

Pruebas de datos mecánicos y resistencia

4 Parámetros

Resistencia a vibraciones conforme a la EN 60068-2-6/IEC 60068-2-6	5G
Amortiguador conforme a la norma EN 60068-2-27/IEC 60068-2-27	30g
Choque continuo conforme a la EN 60068-2-27/IEC 60068-2-27	10g
Clase de protección	III (IEC 61140, EN 61140, VDE 0140-1)
